Typora + PicGo + Cloudflare R2 图床上传成功却裂图：一场 URL 拼接的踩坑实录

今天下午整理博客时，突然发现 Typora 里所有通过 PicGo 上传到 Cloudflare R2 的图片全部变成了裂图。浏览器直接访问图片链接返回 403，但 PicGo 的上传日志显示 success。经过一番排查，最后发现坑在 PicGo 的 outputURLPattern 配置上——不是图床挂了，是 URL 根本没拼对。

症状：上传成功，Typora 不渲染

事情是这样的：

• PicGo 里配置了 Cloudflare R2（通过 S3 兼容 API）。
• 点击上传，PicGo 提示成功，返回了一个链接。
• 把链接贴进 Typora，结果只显示一行蓝色文字，或者干脆是裂图。

我下意识以为是图床挂了，因为返回的域名长这样：

https://xxxassets.hashcode.r2.cloudflarestorage.com/2026/07/xxx.png

但诡异的是，我用 Cloudflare 给 R2 绑定的公开访问域名（https://pub-hashcode.r2.dev）去拼接同样的路径，浏览器里是可以正常打开的。

也就是说：图床没挂，是 PicGo 吐出来的 URL 有问题。

排查：到底是哪一层在掉链子

我一步步做了隔离验证：

到这里，问题拆成了两个：

1. 域名不对：应该用 r2.dev 公开域名，而不是 cloudflarestorage.com 私有端点。
2. URL 拼接不全：PicGo 只返回了域名根地址，缺少 /2026/07/xxx.png 这一段。

根因：outputURLPattern 的占位符理解错了

PicGo 的 S3 插件文档里明确写了：旧的 urlPrefix、urlSuffix 已经废弃，请使用 outputURLPattern。

我最初的 outputURLPattern 配置是这样的（错的）：

https://pub-hashcode.r2.dev/{md5}.{extName}

同时我的 uploadPath 配置是：

{year}/{month}/{md5}.{extName}

结果上传后 PicGo 返回了：

https://pub-hashcode.r2.dev/2026/07/{md5}.png

{md5} 被原样输出了，没有替换成实际的哈希值。

问题的核心：outputURLPattern 并不支持 {md5} 占位符。

文档里写得清楚，outputURLPattern 支持的变量是这些：

{md5}、{year}、{month} 这些只在上传路径 uploadPath 里有效。当文件已经被命名为 {md5}.{extName} 并上传到 {year}/{month}/ 目录后，它在输出模板里的身份已经变成了 {uploadedFileName}，所在目录变成了 {dir}。

所以我在 outputURLPattern 里写 {md5}，PicGo 根本不认，直接原样输出了字符串 {md5}。

修复：用 {path} 一把梭

正确的 outputURLPattern 应该是：

https://pub-hashcode.r2.dev/{path}

对应的完整配置如下：

保存后重新上传，PicGo 返回的链接变成了：

https://pub-hashcode.r2.dev/2026/07/xxxxxx.png

Typora 里立刻正常渲染。

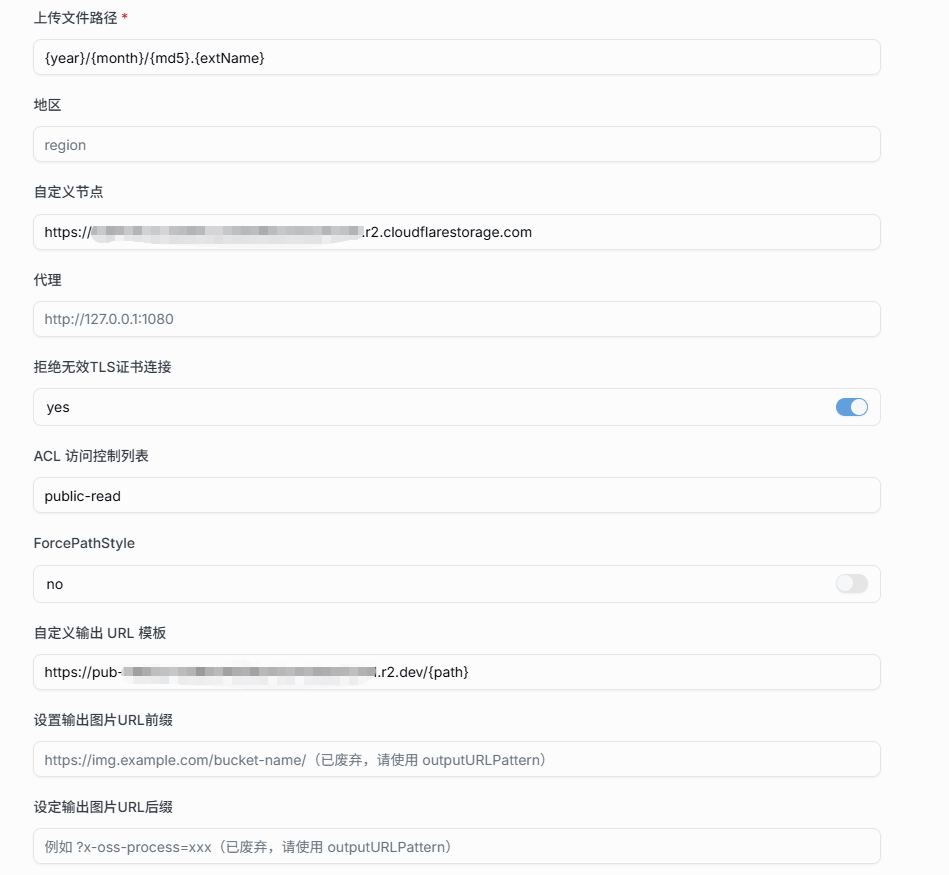

下图展示PicGo中的配置页面：

教训

1. R2 的 S3 API 端点 ≠ 公开访问端点。*.r2.cloudflarestorage.com 是给程序调用的，要给访客看图片，必须绑定 *.r2.dev 或使用自定义域名，并在 PicGo 里通过 outputURLPattern 输出正确的公开地址。

2. uploadPath 和 outputURLPattern 的占位符是两回事。{md5}、{year} 只在定义上传目录和文件名时可用；输出 URL 时，文件已经落地，要用 {path}、{uploadedFileName}、{dir} 来引用。

3. 裂图不一定是图床挂了。先拿浏览器直接访问图片 URL，确认是权限问题、路径问题，还是 Markdown 语法问题，能少绕很多弯路。
